GENERALIDADES

Os Dispositivos de Abertura Automática (DAA) são equipamentos responsáveis por comandar o paraquedas do saltador em uma determinada altura.

Cada DAA possui uma finalidade: alguns comandam o paraquedas principal e outros comandam o paraquedas reserva.

Atualmente, o Exército Brasileiro (EB) utiliza apenas o DAA chamado CYPRES 2 (Cybernetic Parachute Release System ou Sistema Cibernético de Liberação do Paraquedas), portanto, será o único abordado neste Manual Técnico.

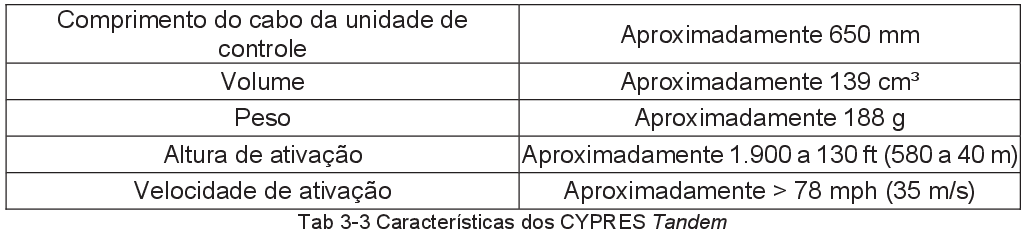

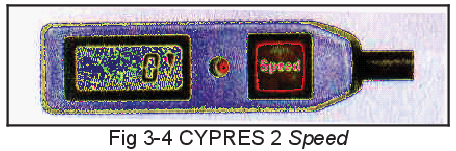

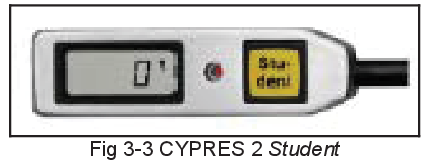

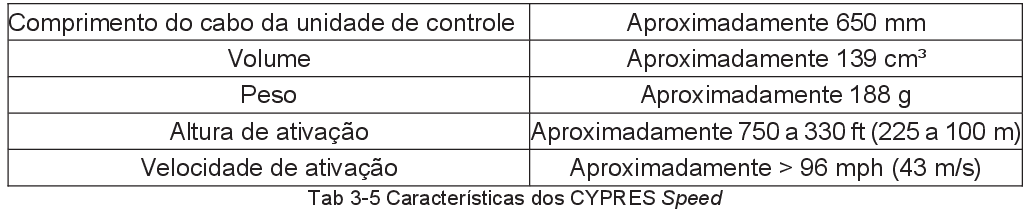

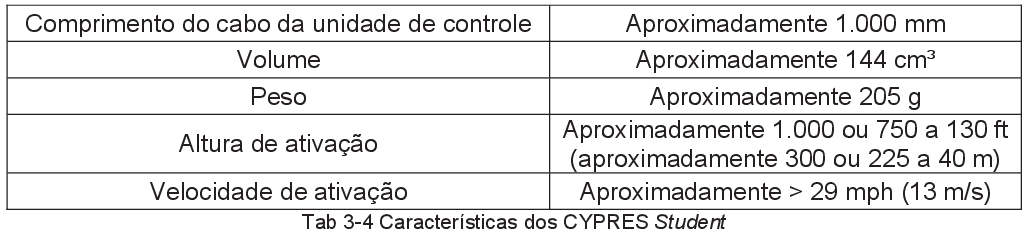

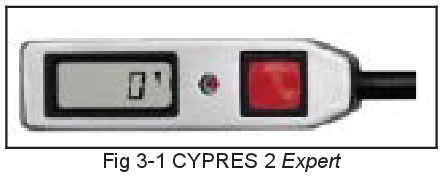

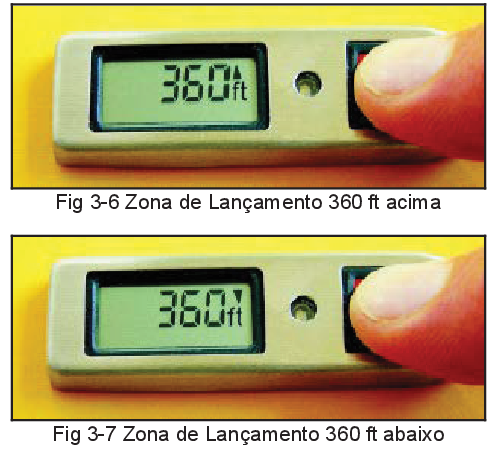

O CYPRES 2 divide-se em modelos militares e desportivos. Cada um deles será abordado nos próximos capítulos.

Antes de iniciar o estudo sobre o CYPRES 2, faz-se necessário o conhecimento de alguns conceitos:

a) Altitude: é a distância vertical entre o saltador/aeronave e o nível do mar;

b) Altura: é a distância vertical entre o saltador/aeronave e o solo; e

c) Pressão atmosférica: é a pressão que o ar da atmosfera exerce sobre a superfície do planeta. Essa pressão pode mudar de acordo com a variação de altitude, ou seja, quanto maior a altitude, menor a pressão e, consequentemente, quanto menor a altitude, maior a pressão exercida pelo ar na superfície terrestre.

O altímetro mede a pressão atmosférica e transforma esse resultado em altitude. Ele é constituído por várias cápsulas aneróides, que nada mais são que um fole, semelhante ao da sanfona, extremamente delicado. Quando esse fole é colocado ao nível do mar, a pressão do ar que está dentro dele é igual a do ar que está fora, e ele permanece em equilíbrio, ou seja, marcando altitude zero.

A unidade padrão de pressão no Sistema Internacional (SI) é o Pascal (Pa) (1Newton/1m2). A pressão média do ar ao nível do mar é 101,325 KPa ou 1.013,25 mb ou 760 mmHg, e o intervalo usual de variação está entre 970 mb e 1.050 mb. Contudo, já mediu-se até 870 mb (no olho do furacão Tip, em 12 OUT 1979) e 1.083,8 mb (em Ágata, na Sibéria, em 31 DEZ 1968, associada a uma massa de ar muito fria).

2.1 INTRODUÇÃO

2.1.1 O CYPRES 2 Militar é um aparelho de notável confiabilidade. Esse DAA pode ser utilizado para qualquer Zona de Lançamento do globo, desde o Mar Morto na Síria, ou no Himalaya na Ásia, ou mesmo para uma Zona de Lançamento virtualmente mais alta, ou mesmo para saltos HAHO (High Altitude High Opening ? salto à grande altitude com comandamento à grande altitude). Devido a esta e outras características, o CYPRES 2 Militar é utilizado pelas Forças Amadas de alguns dos países mais desenvolvidos no mundo.

2.1.2 Comparado com o CYPRES 1, o CYPRES 2 Militar oferece praticamente as mesmas funções e possui ainda as seguintes características:

a) unidade à prova d?água a uma profundidade de 5 ft (1,5 m) durante um período máximo de 24 horas, em água doce ou salgada;

b) diferentemente do CYPRES 1, o utilizador não precisa fazer qualquer tipo de manutenção no CYPRES 2 (há a manutenção de fábrica, obrigatória a cada 4 anos);

c) número de série do aparelho disponível no mostrador sempre que necessite ser consultado;

d) data da próxima manutenção disponível no mostrador sempre que necessite ser consultada;

e) relembra ao utilizador quando se aproxima a data da próxima manutenção;

f) menor e mais leve;

g) robusto. Caixa de fácil manuseio com cantos arredondados e, adicionalmente, à prova d?água;

h) janela de envio para manutenção prolongada: seis meses para mais ou para menos, tendo como base o mês de fabricação do dispositivo;

i) autoverificação completa em dez segundos;

j) para utilizá-lo no modo operacional, bastará inserir o valor da pressão atmosférica da zona de lançamento;

k) esse aparelho pode ser ligado entre 200 hpa (aproximadamente 39.000 ft acima do nível do mar) e 1.075 hpa (aproximadamente 1.600 ft abaixo do nível do mar); e

l) caso queira saber o Nr de série ou a data da próxima manutenção, bastará inserir no aparelho uma referência de altitude inválida (menos de 200 hpa ou mais de 1.075 hpa).

2.2 DIVISÃO

Para fins de estudo, o CYPRES 2 divide-se nas seguintes partes:

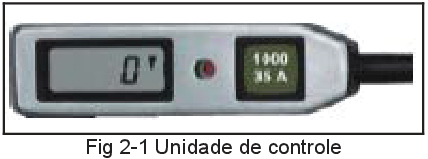

a) Unidade de Controle: é a parte onde o utilizador irá ligar/desligar o CYPRES. Poderá checar os dados referentes àquele dispositivo específico (época prevista para manutenção, número de série, etc), e incluir os dados para a próxima utilização em salto (diferença de pressão (altitude nos modelos desportivos) entre o local onde o CYPRES é ligado e a Zona de Lançamento);

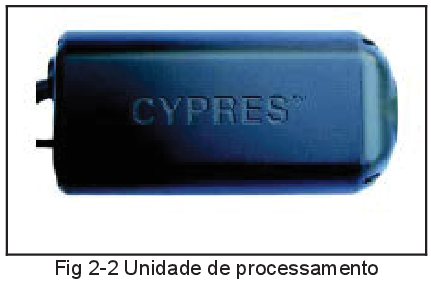

b) Unidade de Processamento: é a parte responsável por realizar os cálculos em tempo real da altitude e razão de descida do saltador baseado na pressão atmosférica; e

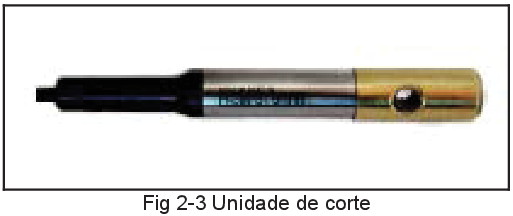

c) Unidade de Corte (cortador): é a parte responsável por, após receber a informação da unidade de processamento, cortar o loop do paraquedas reserva.

2.3 PRINCÍPIO DE FUNCIONAMENTO

2.3.1 Cada vez que o CYPRES 2 é ligado, ele mede a pressão atmosférica diversas vezes em um pequeno período de tempo, e identifica o valor médio da pressão para a altura "zero". Isto acontece durante a autoverificação (self-test). Enquanto está ligado, o CYPRES 2 mede constantemente a pressão atmosférica no chão e faz os ajustes necessários de acordo com as condições meteorológicas.

2.3.2 A unidade de processamento contém um microprocessador que mede permanentemente a altura e a velocidade de descida de um paraquedista, baseando-se sempre nos valores de pressão atmosférica. Com base na conjugação destes dois fatores e de acordo com critérios pré-definidos, o CYPRES 2 determina que o paraquedista se encontra numa situação de perigo (continua em queda livre a baixa altura) e procede à abertura automática do paraquedas reserva.

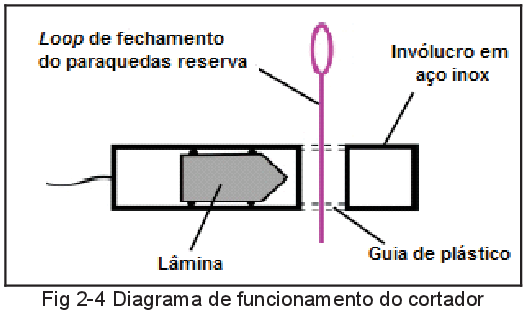

2.3.3 O sistema de abertura do paraquedas reserva através do CYPRES é completamente independente do sistema de abertura do próprio paraquedas, porque não puxa o pino de fechamento do paraquedas reserva para fora do loop, mas corta interiormente o próprio loop de fechamento do paraquedas reserva, liberando o piloto da free bag.

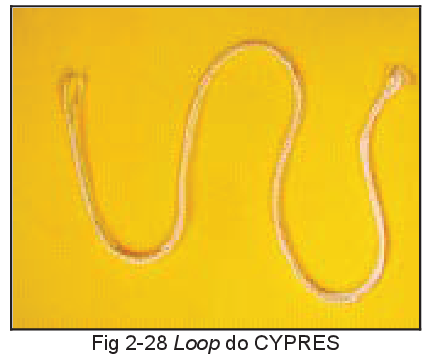

2.3.4 O método de corte do loop do paraquedas reserva foi inventado e patenteado por Helmut Cloth, em 1987. Este processo comporta as seguintes vantagens:

a) passam a existir dois sistemas de abertura do paraquedas reserva: o punho de comando acionado pelo paraquedista e o CYPRES 2, que corta o loop de fechamento do paraquedas reserva;

b) a parte mecânica está reduzida ao movimento do êmbolo da unidade de corte;

c) o sistema de ativação está localizado no interior do contêiner do reserva não estando exposto a choques ou outras situações adversas; e

e) em caso de ativação, o movimento do êmbolo (lâmina) é de aproximadamente 5 mm. A unidade de corte (cortador) é completamente autônoma e especificamente desenvolvida para o CYPRES 2. Numa eventual ativação, nada sai da unidade de corte.

2.4 MODELOS CYPRES 2 MILITAR

2.4.1 O CYPRES 2 Militar está disponível nos modelos: 1000/35A, 1500/35A, 1900/35A e 2500/29A.

2.4.2 A diferença entre as versões 1000/35A, 1500/35A e 1900/35A está na altura de ativação. A versão 2500/29A difere em relação à altura de ativação e à ativação em velocidade vertical.

2.4.3 Todas as unidades estão disponíveis para uma ou duas unidades de corte (cortador). A troca poderá ser efetuada em qualquer momento, desconectando-se a unidade velha e conectando a unidade nova.

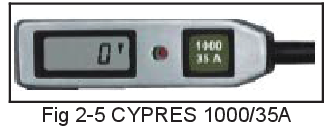

2.5 CYPRES 2 MILITAR (1000/35A)

2.5.1 1000/35A indica que a unidade está calibrada para ativar a aproximadamente 1.000 ft acima da Zona de Lançamento se a velocidade vertical for superior a aproximadamente 35 m/s (78 mph).

2.5.2 O A indica que, em caso de diferença de altitude entre o local de regulagem do CYPRES 2 e a Zona de Lançamento, esta regulagem deverá ser feita em pressão absoluta (apenas no Modo Operacional).

2.5.3 Este é o modelo padrão de CYPRES 2 Militar.

2.6 CYPRES 2 MILITAR (1500/35A)

1500/35A indica que a unidade está calibrada para ativar a aproximadamente 1.500 ft acima da Zona de Lançamento se a velocidade vertical for superior a aproximadamente 35 m/s (78 mph).

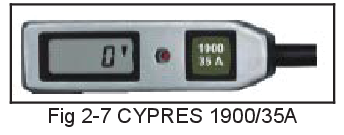

2.7 CYPRES 2 MILITAR (1900/35A)

2.7.1 1900/35A indica que a unidade está calibrada para ativar a aproximadamente 1.900 ft acima da Zona de Lançamento se a velocidade vertical for superior a aproximadamente 35 m/s (78 mph).

2.7.2 Este modelo é o CYPRES 2 Militar utilizado nos paraquedas Operacionais Tandem do EB.

2.8 CYPRES 2 MILITAR (2500/29A)

2.8.1 2500/29A indica que a unidade está calibrada para ativar a aproximadamente 2.500 ft acima da Zona de Lançamento se a velocidade vertical for superior a aproximadamente 29 m/s (65 mph).

2.8.2 Este modelo é o CYPRES 2 Militar utilizado com o bundle (fardo).

2.9 CONVERSÃO DE MODELOS

O Manual do Utilizador não faz referência sobre a conversão entre os modelos do CYPRES 2 Militar.

2.10 COMO OPERAR O CYPRES 2 MILITAR

2.10.1 UTILIZAÇÃO DO BOTÃO DE COMANDO

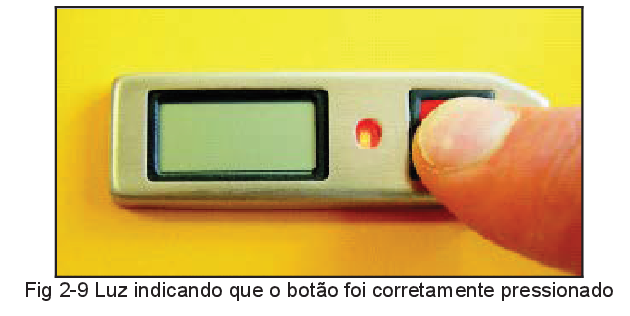

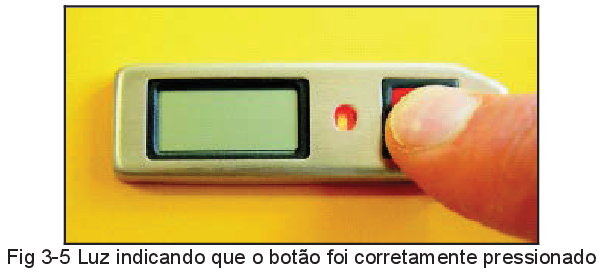

a. Pressionar o botão de comando com a ponta do dedo. Não deve ser usado, nem a unha, nem outro objeto. A pressão deve ser enérgica e ser aplicada no centro do botão. Deverá familiarizar-se em como ligar e desligar o CYPRES 2 e alterar a pressão da Zona de Lançamento antes da utilização do aparelho.

b. Este botão é a única ferramenta para controlar as funções do CYPRES 2 para as necessidades dos paraquedistas. Estas foram reduzidas às seguintes cinco funções:

- ligar;

- desligar;

- aumentar a pressão de referência;

- diminuir a pressão de referência; e

- visualização do contador de saltos, do Nr de série e da data da próxima manutenção.

2.10.2 LIGAR/DESLIGAR O CYPRES 2 MILITAR

a. Liga-se o CYPRES 2 pressionando o botão de comando quatro vezes. A sequência de ligar o aparelho inicia-se com uma breve pressão (click), bem no centro do botão. Após cerca de um segundo, o LED vermelho acende-se. De imediato, efetua-se novo click. Esta sequência LED/click repetir-se-á mais duas vezes antes do início do funcionamento do CYPRES. Se a pressão no botão (click) não for efetuada no momento exato, o CYPRES ignorará a sua intenção de ligá-lo. Este procedimento foi estudado a fim de evitar ligar o CYPRES inadvertidamente.

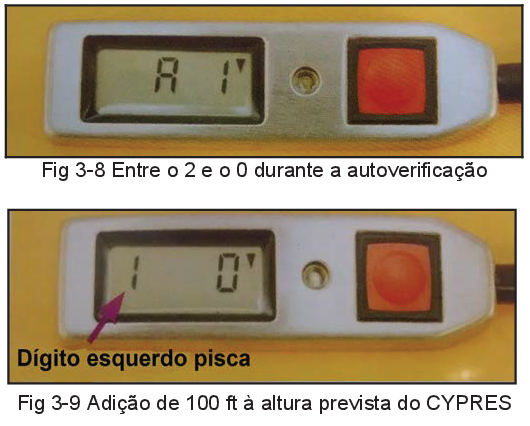

b. Uma vez ligado, inicia-se o procedimento de autoverificação. Inicialmente, o mostrador apresenta o Nr 10, e inicia a contagem decrescente até o 0 (zero). Quando a pressão atmosférica local aparecer no mostrador, o aparelho estará operacional durante as próximas 14 horas. Após passadas estas 14 horas, o aparelho desligar-se-á automaticamente, podendo também ser desligado a qualquer momento pelo utilizador. Se o procedimento de autoverificação não for bem sucedido, um código de erro aparecerá no visor durante cerca de dois segundos, após os quais o aparelho desligar-se-á. O procedimento para desligar o aparelho é semelhante ao de ligar (click, luz, click, luz, click, luz, click). Esta sequência evita que o CYPRES possa ser desligado acidentalmente.

2.10.3 USANDO O CYPRES 2 MILITAR NO MODO TREINO

a. No Modo Treino, o CYPRES 2 deverá ser ligado no chão antes da decolagem. Nunca deverá ser ligado em voo no avião, helicóptero, balão, etc. Para calibragem do CYPRES, desligá-lo e ligá-lo novamente. A unidade será recalibrada automaticamente para "0" (zero) da nova altitude.

b. Quando o aeródromo de partida e a zona de salto estiverem no mesmo local e toda a atividade seja restrita a este local, necessitará somente que se ligue a unidade e poderá ser efetuada qualquer quantidade de saltos durante as próximas 14 horas. Se alguma das seguintes situações acontecer, o CYPRES 2 deverá ser reajustado antes do próximo salto:

- se a Zona de Lançamento for perdida e a aterragem for efetuada numa elevação superior a 30 ft (10 m) acima ou abaixo da zona de lançamento ou se na viagem de regresso para a zona de lançamento as elevações de terreno mudarem frequentemente;

- o equipamento for transportado de carro/viatura entre dois saltos; e

- se o tempo total para efetuar um salto (desde a decolagem até aterragem) exceder a uma hora e meia, o CYPRES 2 funcionará normalmente, mas deverá ser recalibrado novamente após a aterragem.

OBSERVAÇÃO: sempre que estiver na dúvida, desligar e ligar o CYPRES 2.

2.10.4 USANDO O CYPRES 2 MILITAR NO MODO OPERACIONAL

a. Sempre que pretender pousar numa Zona de Lançamento de elevação diferente da de decolagem, deverá utilizar o seu CYPRES 2 Militar no Modo Operacional. A única informação que o seu CYPRES 2 Militar necessita é a pressão atmosférica da Zona de Lançamento.

b. Solicitar esta informação ao piloto, meteorologista ou ao oficial de serviço. Este valor deverá ser programado.

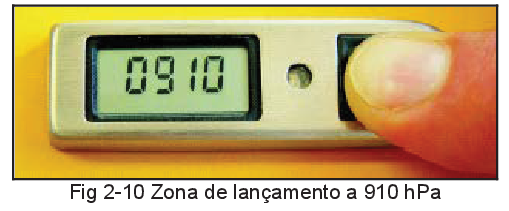

c. Para inserir uma determinada pressão no CYPRES 2 Militar, fazer conforme descrito abaixo:

- liguar a unidade e durante o quarto click continuar pressionando o botão. Após a autoverificação, aparecerá o Nr "1.000" (mil);

- O "1" alternará com o "0". Largar o botão quando o número escolhido estiver aparecendo (0 ou 1). A escolha aparecerá visível no mostrador;

- pressionar novamente o botão. O segundo dígito aparecerá do "0" até ao "9". Largar o botão quando o número escolhido estiver aparecendo (0 a 9). Este número aparecerá visível no mostrador;

- repetir o passo acima por mais duas vezes;

- caso o operador se engane na escolha do número, terá somente que manter o botão pressionado até aparecer o número novamente (após o "9" aparecer no mostrador, reiniciará automaticamente com o "0".). Após introduzir estes dados, o LED vermelho confirmará a operação, ficando aceso por quatro segundos. No caso de cometer algum erro, poderá reiniciar a programação durante este tempo. Pressionando o botão, poderá verificar e escolher o primeiro dígito que estará alternando. Quando o LED se apagar, estará tudo programado;

- o ajuste da pressão manter-se-á no mostrador até a unidade ser desligada. Se existir a necessidade de alterar a sua programação, terá apenas que desligar o CYPRES 2 e ligálo novamente; e

- se tentar introduzir pressão inferior a 200 hPa (aproximadamente 39.000 ft acima do nível do mar) ou superior a 1.075 hPa (aproximadamente 1.600 ft abaixo do nível do mar), o CYPRES 2 mostrará algumas informações e depois desligar-se-á. O mostrador em branco indica que os ajustes estão fora dos parâmetros específicos.

2.10.5 ACESSO À INFORMAÇÃO DA UNIDADE

a. O CYPRES 2 possui um fácil acesso à verificação do número de série e da data da próxima manutenção. Para isto, seguir a sequência abaixo:

- executar simplesmente uma referência de pressão inválida (menos de 200 hPa ou mais de1.075 hPa);

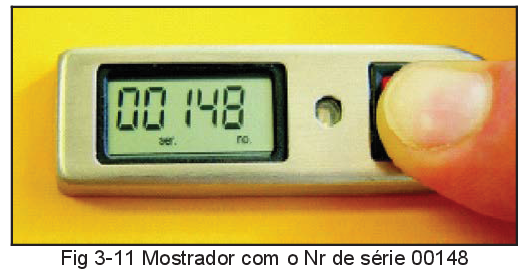

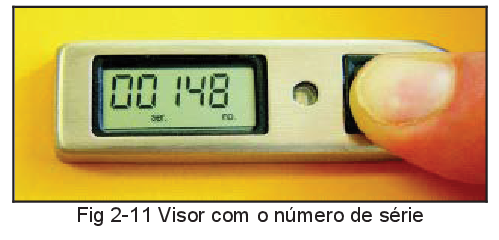

- depois disto, o CYPRES 2 Militar mostrará o seu número de série por 5 segundos (s); e

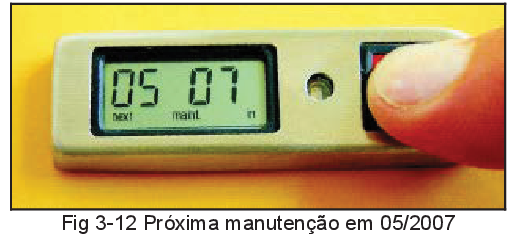

- em seguida, o mostrador ficará em branco e, após isto, aparecerá o mês e o ano da próxima manutenção durante 5 s.

b. Nos CYPRES produzidos ou manutenidos após JAN 13, o acesso às informações da unidade ficou mais fácil: ao término da autoverificação, quando o visor mostrar a pressão local, pressionar o botão e mantê-lo pressionado. Cada informação será mostrada por 5 segundos.

c. O contador de saltos conta apenas os saltos no Modo Treino.

2.11 EQUIPAMENTO COM UM OU DOIS PINOS DE FECHAMENTO DO PARAQUEDAS RESERVA

Todos os CYPRES 2 podem ser usados em ambos os tipos de equipamento. A ligação da unidade de corte de um pino para a de dois pinos ou vice-versa pode ser efetuada substituindo a unidade de corte atual pela unidade desejada (um pino para dois pinos ou vice-versa) sem a necessidade de abrir a unidade e sem a utilização de qualquer ferramenta.

2.12 SUBSTITUIÇÃO DA UNIDADE DE CORTE

2.12.1 Depois de uma ativação, a unidade de corte deverá ser substituída. Esta atividade deverá ser realizada por um especialista DOMPSA.

2.12.2 Deve-se desligar a unidade de corte. Para isso, segurar o plugue pelas partes de alumínio e puxar para separá-las (macho e fêmea). Efetuar um movimento suave e reto. Não torcer!

2.12.3 Deve-se, então, ligar a nova unidade de corte. Para isso, segurar o plugue pelas partes de alumínio (macho e fêmea); colocar ambas as partes de frente uma para a outra e inserir o plugue (macho), em um movimento suave e reto, até estar completamente fixo. Não torcer!

2.12.4 É fácil trocar um CYPRES de um pino por um de dois pinos ou vice-versa, bastando, apenas, trocar as unidades de corte.

2.12.5 As unidades de corte do CYPRES 1 (sem plugues com alumínio) podem ser utilizadas no CYPRES 2. Funcionarão corretamente. Porém, a única desvantagem é que não são à prova d?água. As unidades de corte do CYPRES 2 podem, também, ser utilizadas no CYPRES 1.

2.12.6 As unidades de corte são numeradas na manga retrátil que é colocada no cabo. Este número identifica a unidade de corte. Uma lista com os números das unidades de corte e correspondentes datas de fabricação estão disponíveis em www.cypres.cc.

2.12.7 É possível que o plugue da unidade de corte (macho) se separe após uma ativação do CYPRES. Na rara combinação entre esta situação e um pouso na água, o plugue (fêmea) tem que ser bem seco antes de voltar a ser usado. Esta operação deve ser efetuada com um pano seco sobre uma superfície lisa. Após limpar todos os resíduos de água, deixar o CYPRES numa zona seca por pelo menos 24 horas. Depois de ter a certeza que está completamente seco, colocar o plugue (macho) da nova unidade de corte.

2.12.8 Usar sempre uma unidade de corte de um pino em equipamentos de 1 (um) pino e unidade de corte de dois pinos em equipamentos de dois pinos.

2.12.9 Não utilizar unidades de corte fora do prazo de utilização.

2.12.10 As unidades de corte também necessitam de manutenção de quatro em quatro anos. Enviar para o fabricante as unidades de corte com mais de quatro anos (não necessitam estar ligadas ao CYPRES 2 durante a manutenção), para inspeção antes de serem usadas, sem custos adicionais.

2.13 CÓDIGOS INDICADORES DE ERRO

2.13.1 Se algum erro for detectado durante a autoverificação, o CYPRES 2 mostra um código numérico durante cerca de dois segundos, desligando-se depois.

2.13.2 DESCRIÇÃO DOS CÓDIGOS DE ERRO:

a) 1111 ou 2222: as ligações de um ou dois cabos da unidade de corte não estão corretamente ligadas. Poderá também ser um cabo partido ou a unidade de corte foi ativada;

b) 3333: excessivas variações na pressão atmosférica durante a autoverificação. O CYPRES é incapaz de obter valores constantes de pressão para a altitude zero. A possível razão para isto acontecer é ligar o CYPRES 2 em um automóvel/viatura em movimento, em um elevador ou em uma aeronave em voo;

c) este código de erro (3333) poderá acontecer algumas vezes. Deve-se, então, iniciar o procedimento de ligar/desligar o CYPRES 2 até que apareça no visor o "0", estando, portanto, em condições para ser usado no paraquedismo;

d) 7777: indica uma condição de bateria fraca. Deve-se contatar o fabricante antes do próximo uso;

e) se, eventualmente, aparecer outro código de erro no visor, ou se o aparelho se desligar e não conseguir ligá-lo novamente, deve-se contatar o fabricante. Deve-se registrar o número de código de erro.

2.13.3 Nos CYPRES 2 produzidos ou manutenidos após JAN 13, podem ocorrer três outros tipos de erros: P do (power down), CHS (checksum error) e PSE (pressure sensor error). Se qualquer um desses erros ocorrer, a unidade irá mostrar e desligar-se-á. Esse procedimento ocorrerá em todas as tentativas de ligar o CYPRES. Deve-se parar de utilizar a unidade e enviá-la para manutenção.

2.14 SALTOS EM MASSA D? ÀGUA

2.14.1 O CYPRES 2 foi concebido para permitir efetuar saltos na água sem ser necessário remover a unidade. O CYPRES 2 é à prova d?água até à profundidade de 5 ft (1,5 m) durante um período máximo de 24 horas. Isto é conseguido porque todos os componentes são acondicionados em compartimentos herméticos e há a existência do filtro instalado na unidade de processamento. Este filtro além de deixar passar a pressão atmosférica, não deixa que a água entre no aparelho. Desde que não exista contato do filtro com a água, nunca será necessário trocar o mesmo. Se entrar água no filtro, a unidade deve ser desligada, retirada do contêiner e o filtro substituído antes de ser usado novamente. O CYPRES 2 é fornecido com um filtro sobressalente para esse efeito, bem como a ferramenta específica (removedor do filtro do CYPRES), necessária para efetuar a operação.

2.14.2 A substituição do filtro pode ser efetuada pelo especialista DOMPSA. Após o contato com a água, o equipamento deverá ser seco de acordo com as instruções do fabricante. Só depois de completamente seco é que o CYPRES 2 deverá ser instalado novamente.

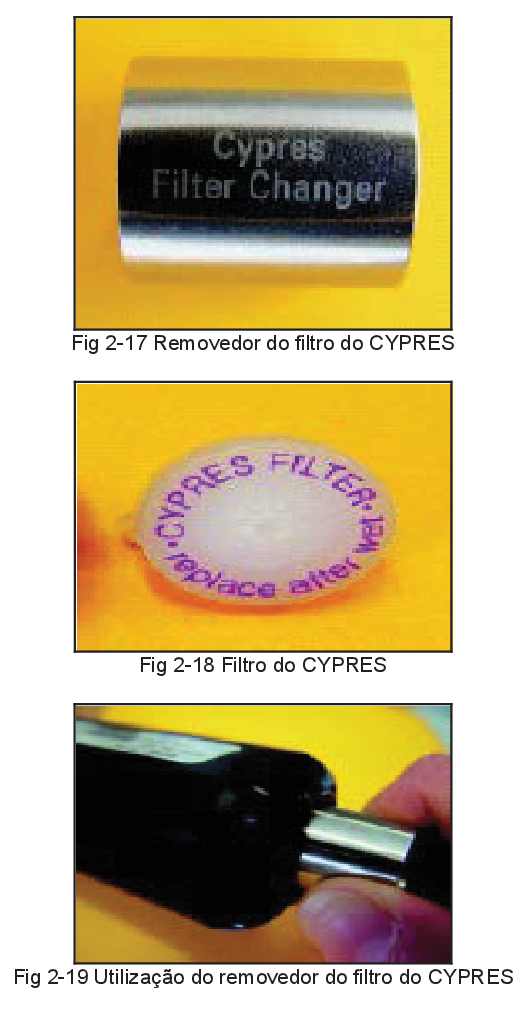

2.14.3 SUBSTITUIÇÃO DO FILTRO

a.Remoção do filtro:

- desligar o aparelho;

- segurar o removedor do filtro do CYPRES pela parte sem ranhuras e empurrar reto (sem inclinar) ao redor do filtro até à posição de parar;

- agarrar firmemente o filtro que será substituído, rodando no sentido contrário ao dos ponteiros do relógio e retirá-lo;

- se houver água na caixa (por trás do filtro), secar com um pano;

- remover o filtro antigo do removedor de filtro, empurrando com o dedo; e

- descartar o filtro antigo.

b) Instalação do filtro:

- colocar o novo filtro, com a legenda para dentro, no removedor até a marca de stop, mais uma vez sem inclinar;

- segurar o removedor pela parte que não tem ranhuras e inserí-lo gentilmente na unidade de processamento sem torcer;

- girar o removedor no sentido dos ponteiros do relógio; no início, notar-se-á alguma resistência; continuar a girar até que o filtro escorregue do removedor (o filtro para de rodar, mas o removedor continua);

- retirar o removedor puxando-o para trás, sem inclinar; e

- não usar outras ferramentas.

2.15 INSTALAÇÃO

2.15.1 Desde 1994, o fabricante do CYPRES fornece aos fabricantes de equipamentos todos os componentes necessários para estes serem vendidos já preparados para a instalação do CYPRES 2. Este ajuste só é efetuado para o CYPRES e não pode ser usado com outros DAA.

2.15.2 Adicionalmente, o fabricante disponibiliza manuais de instruções para a instalação do CYPRES em equipamentos mais antigos. Todos os representantes de CYPRES possuem a documentação necessária para uma correta instalação.

2.15.3 O CYPRES 2 pode ser instalado por especialistas DOMPSA em equipamentos com pré-instalação do mesmo.

2.15.4 DICAS DE INSTALAÇÃO:

a) é necessário colocar a unidade de processamento dentro do alojamento, de maneira que os cabos fiquem retos e no fundo da mesma;

b) os cabos da unidade de controle e da unidade de corte devem ser instalados sem torção;

c) o excesso de cabo será colocado no lado direito do alojamento situado abaixo da aba de fechamento com velcro;

d) os excessos de cabos devem ser colocados em círculos para evitar torções.

e) deve-se sempre evitar puxar, torcer ou dobrar os cabos;

f) a remoção do CYPRES 2 pode ser realizada pelo especialista DOMPSA sem problemas. Não se deve puxar pelos cabos; aconselha-se empurrar as unidades de processamento, de controle e de corte para fora dos seus alojamentos de proteção;

g) a figura abaixo mostra a correta instalação da unidade de processamento;

h) a figura abaixo mostra a instalação de maneira errada. Os erros são:

- os cabos não estão posicionados em baixo;

- a unidade foi inserida de cabeça para baixo;

- o cabo mais fino está sobre o cabo mais grosso; e

- o cabo está dobrado;

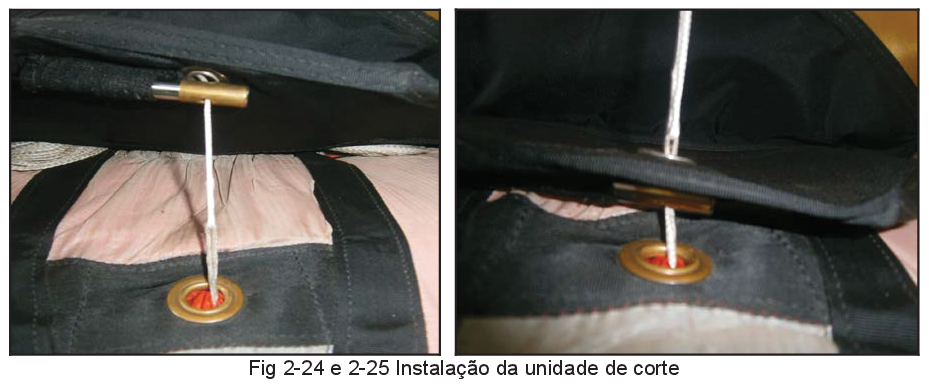

i) a unidade de corte deve ser posicionada logo abaixo da aba inferior, conforme as figuras abaixo:

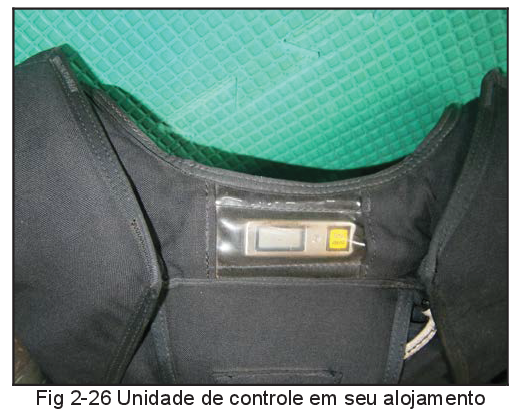

j) a unidade de controle, normalmente, fica na parte superior do contêiner do paraquedas reserva. Em alguns casos, é necessário levantar a aba protetora do pino de fechamento para conseguir visualizá-la. Em alguns equipamentos, o alojamento da unidade de processamento fica próximo ao tirante de adaptação do peito.

2.16 FONTE DE ALIMENTAÇÃO

2.16.1 Não é necessária qualquer atenção com o fornecimento de energia do CYPRES 2. O aparelho é construído para que as baterias durem desde a data da sua fabricação até à data da 1ª manutenção e desta até à 2ª, e, finalmente, desta, até o fim da sua vida útil, não dependendo do número de saltos efetuados.

2.16.2 Se o CYPRES 2 deixar de funcionar por falta de energia antes da data de manutenção, o fabricante resolverá o problema com a máxima prioridade.

2.17 NOTAS IMPORTANTES

2.17.1 PARA OS MESTRES DE SALTO LIVRE

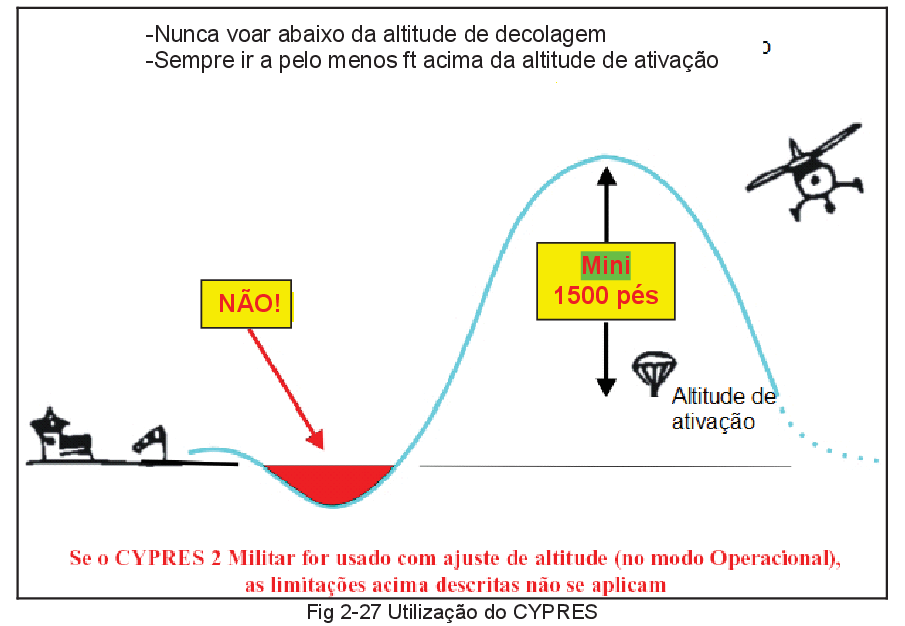

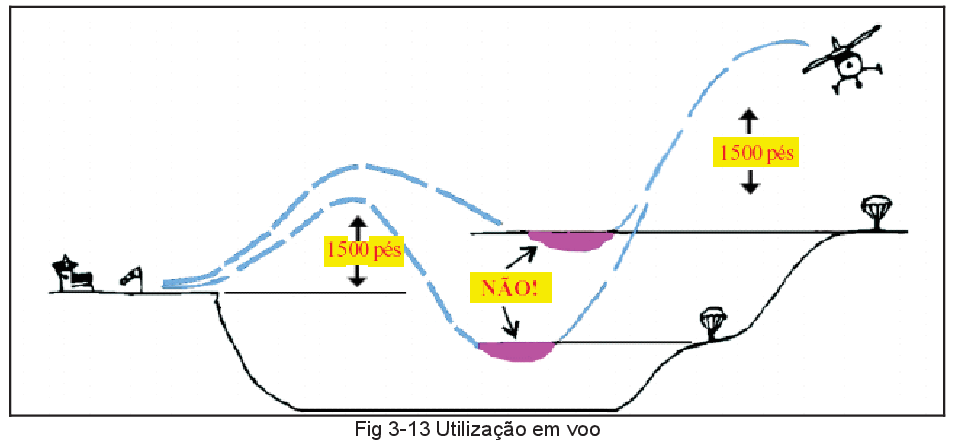

a. Quando se utiliza o CYPRES 2 Militar sem ajuste de altitude (no Modo Treino), terá que ser levado em consideração os seguintes pontos:

- os modelos de CYPRES 2 Militar não funcionam enquanto a aeronave não atingir os 1.500 ft (450 m) acima do local de embarque e 1.500 ft acima da Zona de Lançamento;

- nunca descer a uma altitude abaixo da altitude de decolagem; e

- quando se utiliza uma aeronave com capacidade para pressurização, deve manter a cabine aberta quando os motores começarem a funcionar. Deve deixar uma janela, porta ou rampa aberta algum tempo após a decolagem.

b. Isto serve para garantir que a pressão da cabine não seja superior à do chão (os altímetros dos paraquedistas nunca devem descer abaixo de "0").

c. Sempre ficar abaixo da velocidade vertical de ativação dentro da janela de ativação (6.900 ft/min ou 5.700 ft/min para o 2500/29/A CYPRES) se estiver dentro da aeronave na sua descida.

2.17.2 PARA UTILIZADORES

a. O CYPRES 2 Militar não deverá ser utilizado para parapente, asa-delta, nem para paraquedismo ascensional.

b. O CYPRES 2 Militar não deve ser usado para saltos de base (base jump). Se estiver montado no equipamento, deverá ser desligado.

c. Para ter a certeza que o CYPRES 2 Militar está ligado quando se utiliza o Modo Treino, deverá voar pelo menos 1.500 ft acima da altitude de ativação programada (especificações exatas disponíveis pelo fabricante). O CYPRES 2 Militar estará sempre ligado quando for usado o Modo Operacional.

d. A situação de dois velames abertos pode ser provocada pela ativação do CYPRES 2 Militar, se a abertura do paraquedas principal for efetuada a baixa altura.

e. O CYPRES 2 Militar está protegido contra transmissores de sinal a rádio. Foram efetuados esforços no sentido de proteger o CYPRES 2 Militar dessas ondas de rádio, mas isto não é 100% eficaz. Recomenda-se que se afaste de todos os transmissores fortes. Se tiver alguma dúvida, não hesite em contatar o fabricante.

f. A unidade de corte, após ser ativada, mantém uma alta pressão interior. Nunca tentar forçar a sua abertura. Entretanto, poderá ser guardada em segurança por tempo indeterminado se não apresentar danos exteriores.

g. Possuir um piloto de qualidade free bag do reserva é de máxima importância para a sua segurança. Nos sistemas montados com piloto da free bag do reserva interno, recomenda-se aos utilizadores que se certifiquem de que os mesmos estejam de acordo com os testes efetuados pelo fabricante do equipamento. Normalmente, os equipamentos são fornecidos com estes pilotos. Se tiver alguma dúvida, não hesitar em contactar o fabricante.

2.18 SUPORTE TÉCNICO

2.18.1 A extrema confiabilidade do CYPRES 2 depende de quatro fatores:

a) o uso cuidadoso de componentes aprovados;

b) procedimentos de fábrica extremamente detalhados;

c) controle permanente de qualidade sobre todo o processo de fabricação; e

d) manutenção periódica.

2.18.2 Aos quatro e oito anos após a data de fabricação do aparelho, é necessário proceder à sua manutenção de acordo com as normas do fabricante. Existem quatro principais razões para esta manutenção:

a) desvios entre valores nominais e atuais são corrigidos para valores ideais. Todos os detalhes são observados, sendo comum efetuar alguns tratamentos "cosméticos" nos aparelhos;

b) a condição técnica de cada unidade é analisada. O fato de uma grande percentagem de aparelhos serem analisados para manutenção periódica permite retirar dados estatísticos e prever possíveis problemas numa fase muito primária. Outra vantagem consiste em efetuar modificações nos aparelhos durante a manutenção periódica;

c) a experiência mostra que durante o período de quatro anos, muitas modificações e inovações são conseguidas. Só será possível efetuar estas atualizações durante a manutenção. Estas atualizações podem ter como base inovações técnicas, experiência na utilização e fabricação, ou até inovações no nível do próprio desporto, como, por exemplo, novas disciplinas, estando o fabricante atento e tomando em consideração este fato; e

d) a principal razão da manutenção periódica é o ajuste individual de cada aparelho para os próximos quatro anos. Nenhum aparelho é enviado ao remetente sem ter atingido o mais alto nível de confiança na sua operacionalidade para os próximos quatro anos.

2.18.3 A manutenção deve ser efetuada aos quatro e oito anos a contar da data de fabricação. Deverá efetuar-se entre seis meses antes até seis meses depois do mês de fabricação.

2.18.4 Não existem vantagens em atrasar as datas das manutenções. Isto não diminui os custos nem aumenta o tempo de vida útil do aparelho. A manutenção poderá ser efetuada num intervalo de 13 meses. Seria vantajoso enviar o aparelho o mais breve possível, ou mesmo antes do início da próxima época de atividade.

2.18.5 Em virtude do fabricante já ter efetuado mais de 90.000 manutenções, com alterações efetuadas no CYPRES 2, existe a possibilidade de extensão dessa janela de 13 meses no CYPRES 2. Esta janela dará uma maior liberdade de escolha do momento ideal para enviar o aparelho para manutenção.

2.18.6 A qualquer momento, poderá ser verificada a data da próxima manutenção, bastando para isso ligar o aparelho e, quando aparecer a pressão local (?0? seta para baixo nos modelos desportivos), imediatamente, pressionar e manter pressionado o botão até aparecer no visor next maint. em mês/ano (próxima manutenção). Se a data da unidade se situar seis meses antes da manutenção, esta aparecerá automaticamente sempre no fim da autoverificação; se situar seis meses depois, aparecerá no visor as palavras next maint. now (próxima manutenção. já) Todas as datas são só para relembrar.

2.18.7 Escolher uma data entre os 13 meses para um conveniente desempenho de manutenção. De acordo com a experiência do fabricante, os números de manutenções aumentam entre fevereiro e maio. Por este fato, são mais demoradas.

2.18.8 Para um serviço mais rápido, sugere-se que enviar os aparelhos entre os meses de junho e janeiro.

2.18.9 Após a manutenção do 8º ano, o CYPRES 2 poderá ser usado até ao fim da sua vida útil. Espera-se que a vida útil do CYPRES 2 seja de 12 anos a contar da data de fabricação.

2.18.10 Para efetuar as manutenções, deve-se contatar o representante do CYPRES 2. Poderá, também, contatar o fabricante para saber o contato do representante mais próximo.

2.19 DOBRAGEM DO PARAQUEDAS RESERVA

2.19.1 As descrições seguintes são apenas recomendações. As instruções detalhadas para especialistas DOMPSA poderão ser consultadas nas publicações especiais do CYPRES ("Rigger?s guide for installation e CYPRES packer?s checklist").

2.19.2 Informações gerais: verificar os ilhoses das abas do invólucro do reserva em cada dobragem. Se estes tiverem "rebarbas" ou "quinas vivas", destruirão qualquer loop. Substituí-los imediatamente. Na montagem do CYPRES, usar, unicamente, loops e "ajudas" originais fornecidos pelo fabricante, bem como os discos "sorriso" para fixar o loop. Mesmo que o equipamento não tenha CYPRES, um loop CYPRES aumentará a segurança. LOR-loops para equipamentos da Parachute de France são fornecidos unicamente pela Parachute de France ou seus representantes. Os loops não ajustáveis que são montados em equipamentos de piloto da free bag do paraquedas reserva interno deverão ser substituídos em cada dobragem. Os ciclos de dobragem de reservas estão cada vez mais longos. Isto diminui a sua segurança. Após fixar o loop à anilha CYPRES, deverá impregnar com silicone CYPRES os primeiros quatro centímetros do mesmo. Os loops CYPRES fornecidos pelo fabricante já estão impregnados com silicone.

2.19.3 Com um pino Pop Top: verificar, cuidadosamente, o loop, e, se necessário, substituí-lo. Nos loops ajustáveis (running loops) não se usa o silicone. O ajustamento não se manterá fixo.

2.19.4 Com dois pinos Pop Top: desde 1991, o fabricante fornece os running loop para equipamentos de dois pinos Pop Top. A característica do running loop é que, mesmo que puxe só um dos dois pinos, o piloto da free bag do paraquedas reserva será liberado. Certificar-se que tenha um running loop instalado. Estes loops deverão ser impregnados com silicone, estando disponíveis no fabricante sem custos.

2.19.5 Em todos os loops, incluindo os running loops e os quick loops, deverá ser utilizado material original CYPRES para fabricação de loops.

2.19.6 Tópicos para especialistas DOMPSA: o "Pacote do dobrador" está disponível nos representantes do CYPRES 2. Este "pacote" contém muitas informações que facilitarão o trabalho: rolo de 50 m de material de loops, agulhas finger trapping, anilhas, pinos temporários, silicone, guia do utilizador e checklist do dobrador com informações detalhadas de montagem em equipamentos mais antigos, tópicos para dobrar equipamentos com CYPRES 2, etc.

2.19.7 Informações adicionais de montagem do CYPRES 2 e de dobragem de equipamentos com CYPRES 2 poderão ser encontrados em www.cypres.cc .

2.19.8 Loop do CYPRES 2: este loop é extremamente flexível e deslizante, com resistência de 450 lb e diâmetro de 1,8 mm.

2.19.9 Disco do CYPRES 2: este disco não possui cantos e é mínimo o deslize do loop.

2.20 VIAGEM DE AVIÃO

2.20.1 Um equipamento com CYPRES 2 pode ser transportado em aviões de carga ou de passageiros sem limitações. Todos os seus componentes (técnicas de medição, eletrônica, baterias, unidades de corte e de controle, plugues, cabos e caixas), bem como todo o sistema, foram aprovados pelo USDOT (United States Department Of Transportation ? Departamento de Transporte dos Estados Unidos) e outras entidades do mundo, não estando sujeitos a qualquer regulamentação especial de transporte.

2.20.2 Devido ao tamanho de todo o equipamento, recomenda-se que seja transportado no compartimento de carga, evitando o seu transporte como bagagem de mão dentro da cabine de passageiros. Em caso de dúvida ou de ser questionado pelas entidades de segurança dos aeroportos, mostrar-lhes o cartão que acompanha o manual do fabricante. Esse cartão mostra um "raio X" de um equipamento completo com CYPRES

2. Dependendo do modelo do equipamento, o "raio X" poderá variar.

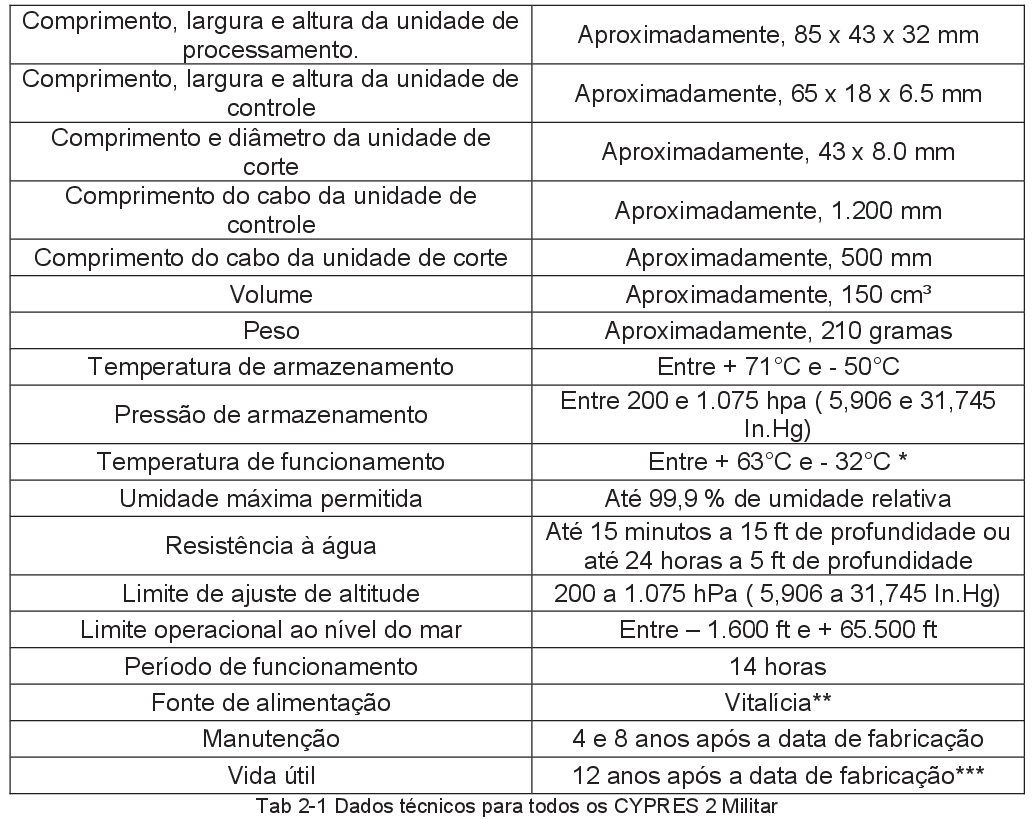

2.21 DADOS TÉCNICOS

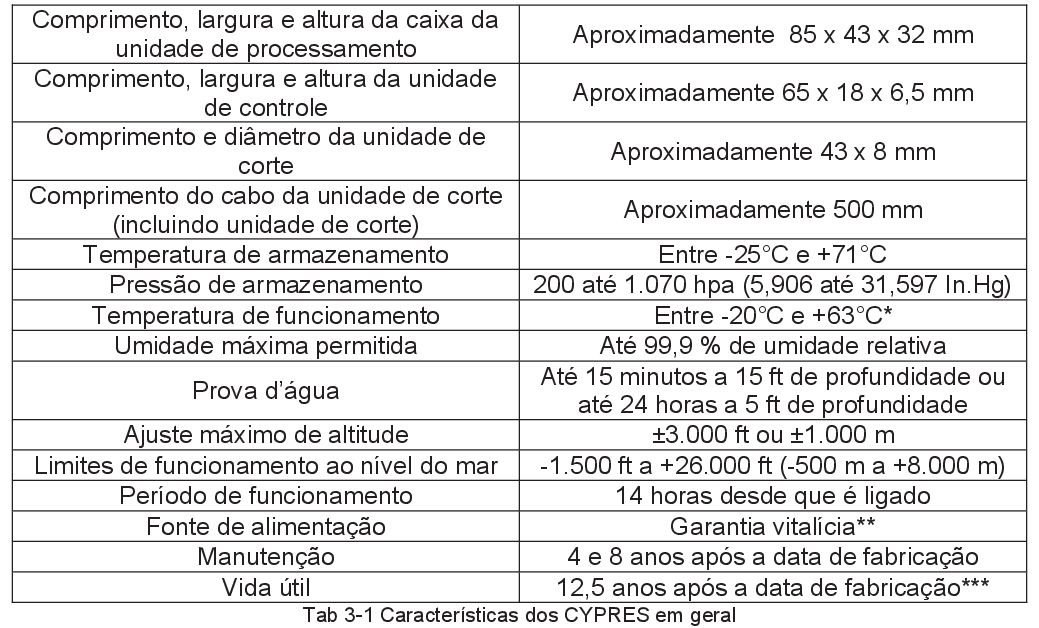

* Este limite não corresponde à temperatura exterior (ambiente), mas à temperatura interior da unidade de processamento. Mesmo assim, estes limites não importarão até que a unidade de processamento propriamente dita chegue a essas temperaturas. Na verdade, esses limites raramente serão alcançados devido ao local obrigatório de instalação do CYPRES 2 Militar no contêiner do reserva, e das propriedades isolantes do alojamento da unidade de processamento e do velame do paraquedas.

** Se a manutenção obrigatória for efetuada.

*** Prevista, de acordo com os conhecimentos atuais.

2.22 GARANTIA

2.22.1 Todos os defeitos técnicos detectados durante os primeiros dois anos após a data de fabricação serão reparados pelo fabricante sem custos.

2.22.2 O fabricante reserva o direito de decidir se o aparelho é reparado ou substituído. Nem a reparação nem a substituição do aparelho alteram a garantia original pelo período de dois anos após a data de fabricação do aparelho inicial.

2.22.3 Quando um CYPRES 2 é enviado ao fabricante ou centro de serviço, deve ser embalado na sua caixa original ou em uma caixa de características idênticas.

2.22.4 Não serão aceitas reclamações se o aparelho sofrer danos causados pela sua deficiente embalagem, se for aberta por pessoal não autorizado, ou se qualquer unidade do aparelho for violada.

2.22.5 Após o término do tempo de vida, o CYPRES usado poderá ser enviado ao seu revendedor para o correto descarte e receber créditos para a aquisição de novos CYPRES.
