REQUISITOS OPERACIONAIS DA VIATURA BLINDADA DE COMBATE OBUS AUTOPROPULSADO DE 155 MM DO SISTEMA DE ARTILHARIA DE CAMPANHA (EB20-RO-04.018), 1ª EDIÇÃO, 2018.

ÍNDICE DE ASSUNTOS

1. TÍTULO

2. REFERÊNCIAS

3. DESCRIÇÃO DOS REQUISITOS OPERACIONAIS (RO)

3.1 REQUISITOS OPERACIONAIS ABSOLUTOS (ROA)

3.2 REQUISITOS OPERACIONAIS DESEJÁVEIS (ROD)

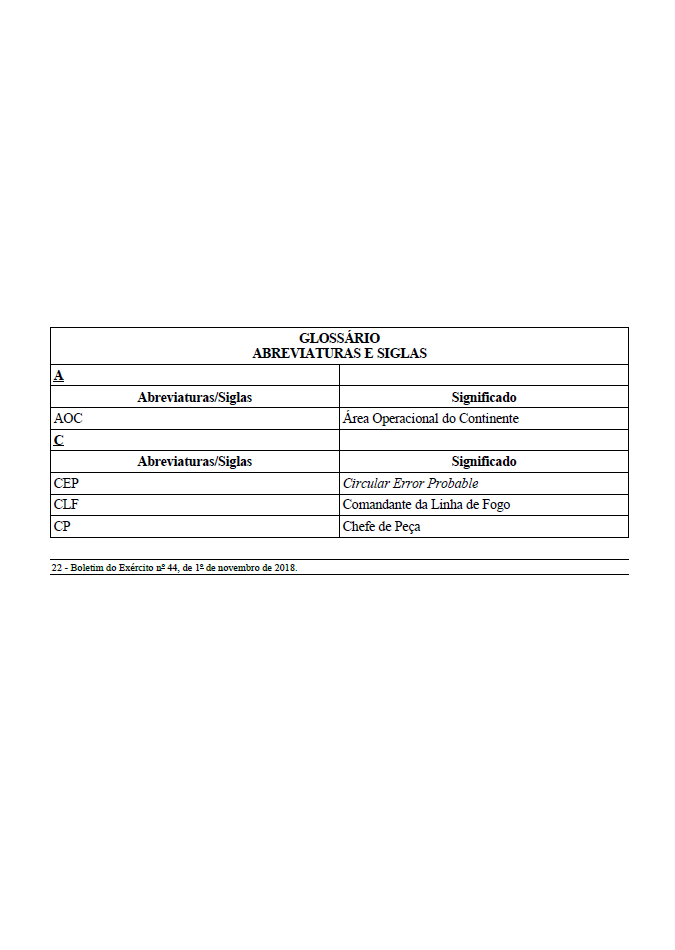

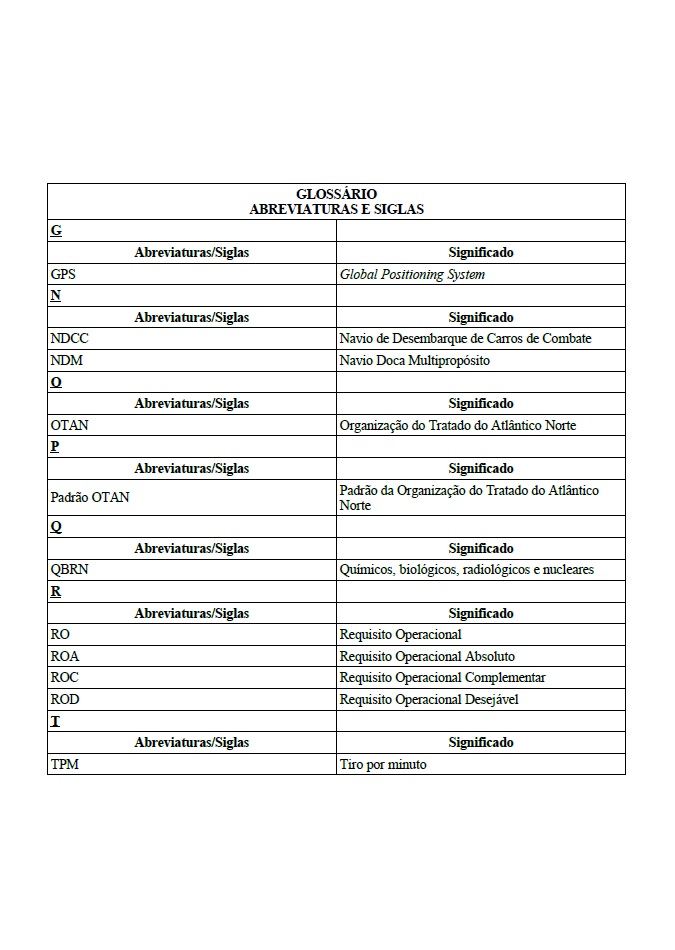

3.3 REQUISITOS OPERACIONAIS COMPLEMENTARES (ROC) GLOSSÁRIO - ABREVIATURAS E SIGLAS

1. TÍTULO

Requisitos Operacionais da Viatura Blindada de Combate Obus Autopropulsado de 155 mm do Sistema de Artilharia de Campanha (EB20-RO-04.018), 1ª Edição, 2018.

2. REFERÊNCIAS

a. Portaria nº 467-EME, de 3 NOV 16, que aprova a Diretriz de Criação da Compreensão das Operações (COMOP) nº 07/2016, O Sistema de Artilharia de Campanha.

b. Condicionantes Doutrinárias e Operacionais nº 001/2017 (CONDOP nº 001/2017) - Sistema de Artilharia de Campanha (SAC).

c. CONDOP nº 002/2017 - Subsistema Linha de Fogo do Sistema de Artilharia de Campanha (SAC).

3. DESCRIÇÃO DOS REQUISITOS OPERACIONAIS

3.1 REQUISITOS OPERACIONAIS ABSOLUTOS (ROA)

ROA 1 - Possuir como armamento principal 1 (um) obus de calibre 155 mm (cento e cinquenta e cinco milímetros) no padrão da Organização do Tratado do Atlântico Norte (Padrão OTAN). (Peso dez)

ROA 2 - Possuir tubo de comprimento igual ou superior a 39 (trinta e nove) vezes a medida do calibre. (Peso dez)

ROA 3 - Possuir o armamento a capacidade de atingir alvos com precisão de área (Circular Error Probable - CEP) menor que 80 m (oitenta metros), no alcance igual ou superior a 20 km (vinte quilômetros), utilizando munição convencional. (Peso dez)

ROA 4 - Possuir o armamento principal a capacidade de atingir com CEP menor que 120 m (cento e vinte metros) - alvos no alcance igual ou superior a 30 km (trinta quilômetros), utilizando munição assistida. (Peso dez)

ROA 5 - Operar e ser manutenida na Área Operacional do Continente (AOC), sob quaisquer condições climáticas, de dia e de noite. (Peso nove)

ROA 6 - Possuir, como armamento secundário, metralhadora de emprego geral, de calibre 12,7 x 99 mm (doze vírgula sete por noventa e nove milímetros), Padrão OTAN, capaz de atuar contra alvos aéreos, com a viatura estacionada ou em deslocamento. (Peso nove)

ROA 7 - Possuir torre com campo de tiro horizontal de 360º (trezentos e sessenta graus), dotada de sistema automático e sistema manual para o giro com travamento manual da torre, com as seguintes características:

a) estar disponível para o Chefe de Peça (CP) e o Apontador; e (Peso sete)

b) possibilitar giro da torre, estando o veículo nivelado, com qualquer inclinação do tubo do obuseiro. (Peso oito)

ROA 8 - Possuir dispositivo de movimentação vertical do tubo, dotado de sistema eletro-hidráulico e sistema manual, com as seguintes características:

a) estar disponível para o CP e o Atirador; e (Peso sete)

b) possibilitar a realização do tiro com qualquer inclinação admitida para o tubo. (Peso oito)

ROA 9 - Possuir sistema de pontaria em direção e alcance, com as seguintes possibilidades:

a) ser utilizado tanto para o tiro direto como para o tiro indireto; (Peso nove)

b) permitir a realização de tiros diretos à noite pelo armamento principal; e (Peso oito)

c) permitir a realização da pontaria do interior da viatura. (Peso oito)

ROA 10 - Possuir o armamento principal capacidade de utilizar munição Padrão OTAN que proporcione maior alcance e precisão. (Peso nove)

ROA 11 - Possuir sistema de ventilação e exaustão dos gases resultantes da combustão das cargas de projeção dos projéteis disparados pelo armamento principal. (Peso oito)

ROA 12 - Possuir capacidade mínima de armazenamento e transporte para 34 (trinta e quatro) tiros completos do armamento principal e 2.000 (dois mil) tiros do armamento secundário, sendo 500 (quinhentos) tiros para emprego imediato, na alimentação da arma. (Peso nove)

ROA 13 - Possuir acessos na parte traseira, destinados ao remuniciamento. (Peso sete)

ROA 14 - Possuir condições para a instalação de monitor de vídeo, visível ao CP, Motorista e Apontador, integrante do Sistema Digitalizado de Artilharia de Campanha (SISDAC), para apresentação dos comandos de tiro e outras informações. (Peso nove)

ROA 15 - Possuir trem de rolamento dotado de lagartas. (Peso dez)

ROA 16 - Possuir motor a óleo diesel, com alto grau de confiabilidade, capacidade de operação nas inclinações máximas admitidas para a viatura, boas condições de acesso e de manutenção, e baixo nível de emissão de fumaça, ruídos e calor. (Peso oito)

ROA 17 - Possuir caixa de transmissão automática. (Peso sete)

ROA 18 - Possuir autonomia, em estrada pavimentada, igual ou superior a 300 km (trezentos quilômetros), sem utilização de reservatórios complementares. (Peso nove)

ROA 19 - Possuir capacidade de conduzir e abrigar toda a guarnição da viatura (CP, motorista e serventes), equipada e armada, durante os deslocamentos. (Peso nove)

ROA 20 - Possuir dimensões, peso e recursos para fixação que permitam o seu transporte rodoferroviário na AOC. (Peso nove)

ROA 21 - Possuir capacidade de transporte para o ferramental de 1º (primeiro) escalão, bem como ferramentas de sapa. (Peso sete)

ROA 22 - Possuir locais adequados ao transporte de rede de camuflagem e de material individual da guarnição. (Peso sete)

ROA 23 - Possuir apoio para o tubo do armamento principal, com acionamento automático, a ser utilizado nos deslocamentos. (Peso sete)

ROA 24 - Ter mobilidade tática, expressa pela capacidade de deslocamento através campo, compatível com a tropa blindada. (Peso dez)

ROA 25 - Atingir e sustentar velocidade mínima de, pelo menos 10 km/h (dez quilômetros por hora) em qualquer terreno. (Peso nove)

ROA 26 - Possuir condições de ser embarcado em Navio de Desembarque de Carros de Combate (NDCC) e em Navio Doca Multipropósito (NDM). (Peso dez)

ROA 27 - Possuir blindagem básica que ofereça proteção em toda a viatura à penetração de projéteis de calibres 7,62 x 51 mm (sete vírgula sessenta e dois por cinquenta e um milímetros) e 5,56 x 45 mm (cinco vírgula cinquenta e seis por quarenta e cinco milímetros) disparados com elevação de 0º a 30º (zero a trinta graus) a 30 metros da viatura. (Peso oito)

ROA 28 - Possuir sistema de comunicações integrado à viatura em condições de transmitir e receber voz e dados. (Peso oito)

ROA 29 - Contar com documentação em língua portuguesa (manuais técnicos e operacionais, catálogos de peças e desenhos), ferramental, acessórios e equipamentos especiais para a manutenção em todos os escalões previstos. (Peso dez)

ROA 30 - Ser operado por guarnição de 6 (seis) militares: CP, motorista e serventes. (Peso sete)

ROA 31 - Possuir dispositivos ópticos que possibilitem ao CP e ao motorista, do interior da viatura, visão frontal num ângulo de 180º (cento e oitenta graus) em azimute. (Peso oito)

ROA 32 - Possuir sistema de iluminação no interior da torre e local do motorista. (Peso sete)

ROA 33 - Possuir sistema de iluminação externa e interna, com proteção física contra choque. (Peso sete)

ROA 34 - Possuir sistema de iluminação militar, que permita o deslocamento da viatura com disciplina de luzes. (Peso sete)

ROA 35 - Ter capacidade de realizar a pontaria e o disparo em menos de 3 (três) minutos, após a entrada em posição. (Peso dez)

ROA 36 - Movimentar-se (sair de posição), após o disparo, em menos de 3 (três) minutos. (Peso dez)

ROA 37 - Possuir sistema de carregamento semiautomático da granada e realizar o disparo na cadência contínua de tiro de pelo menos 4 (quatro) tiros por minuto (TPM), durante 3 (três) minutos. (Peso dez)

ROA 38 - Possuir condições de executar os diversos tipos de tiros previstos no manual C 6-40 - Técnica de Tiro de Artilharia de Campanha, volumes I e II (EME, 5ª edição, 2001) ou correspondente. (Peso dez)

ROA 39 - Ter condições de realizar a pontaria recíproca e os registros dos elementos de tiro de forma manual, com uso de lunetas, em caso de falha do sistema automático. (Peso dez)

ROA 40 - Possuir condições de receber sistema de navegação inercial e de posicionamento global por satélite (GPS ou equivalente). (Peso nove)

ROA 41 - Possuir radar de medição instantânea da velocidade inicial. (Peso oito)

ROA 42 - Possuir condições de receber equipamento capaz de transmitir dados de posição da peça e para o cálculo do tiro. (Peso nove)

ROA 43 - Ser pintado nas cores e padrões adotados pelo Exército Brasileiro. (Peso dez)

ROA 44 - Transpor rampa longitudinal de 60% (sessenta por cento) e rampa lateral de 30% (trinta por cento). (Peso oito)

ROA 45 - Transpor vaus de 1,05 m (um vírgula zero cinco metro) de profundidade. (Peso sete)

ROA 46 - Possuir sistema de comunicações que permita: (Peso nove)

a) a intercomunicação entre os membros da guarnição; e

b) a ligação sem fio entre o obuseiro e o Comandante da Linha de Fogo (CLF).

ROA 47 - Possuir sistema de combate a incêndio. (Peso nove)

ROA 48 - Possuir vida útil do tubo de, no mínimo, 2.000 (dois mil) tiros em carga máxima. (Peso nove).

ROA 49 - Possuir no mínimo 2 (duas) baterias, com, pelo menos, 1 (uma) para o sistema veicular e outra para os componentes eletrônicos, podendo esta última funcionar como bateria emergencial para uma eventual falha na ignição. (Peso dez)

ROA 50 - Atingir e sustentar velocidade máxima de, pelo menos, 40 km/h (quarenta quilômetros por hora) através campo. (Peso nove)

3.2 REQUISITOS OPERACIONAIS DESEJÁVEIS (ROD)

ROD 1 - Possuir sistema de comunicações com a possibilidade de atender as necessidades da Linha de Fogo e efetuar a integração com os demais subsistemas e outros níveis de comando, tudo compatível com o sistema adotado pela Força Terrestre. (Peso seis)

ROD 2 - Realizar o disparo, após entrar em posição e operando integrado ao Sistema Digitalizado de Artilharia de Campanha no Nível Bateria, em um tempo máximo de 2 min (dois minutos), com uma guarnição de no máximo 6 (seis) homens (CP, motorista e serventes). (Peso seis)

ROD 3 - Sair de posição após o disparo, em um tempo máximo de 1 min 40 s (um minuto e quarenta segundos). (Peso seis)ROD 4 - Possuir sistema de carregamento automático da granada, e neste caso, possuir cadência contínua de tiro de pelo menos 6 (seis) TPM, durante 3 (três) minutos. (Peso quatro)

ROD 4 - Possuir sistema de carregamento automático da granada, e neste caso, possuir cadência contínua de tiro de pelo menos 6 (seis) TPM, durante 3 (três) minutos. (Peso quatro)

ROD 5 - Possuir o armamento principal ângulo de tiro vertical compreendido entre 0° e +70° (zero e setenta graus), com tolerância de 5° (cinco graus) para mais e para menos. (Peso seis)

ROD 6 - Possuir o armamento principal velocidade de giro igual ou superior a 10°/s (dez graus por segundo), para o mecanismo de direção e igual ou superior a 5°/s (graus por segundo) para o mecanismo de elevação. (Peso seis)

ROD 7 - Executar o tiro direto (tiro tenso) do armamento principal até uma distância de 1.500 m (mil e quinhentos metros). (Peso seis).

ROD 8 - Utilizar como motor e chassi básico, material produzido ou a ser produzido pela indústria nacional, ou que já seja utilizado em outras viaturas do Exército Brasileiro. (Peso cinco)

ROD 9 - Possuir reservatório de combustível resistente à corrosão e colocado de forma a minimizar os riscos de incêndio ou explosão causados pelo impacto de munição perfurante ou incendiária. (Peso quatro)

ROD 10 - Atingir, em estrada pavimentada, a velocidade de 60 km/h (sessenta quilômetros por hora). (Peso seis)

ROD 11 - Atingir e sustentar, em qualquer terreno, a velocidade de 20 km/h (vinte quilômetros por hora). (Peso cinco)

ROD 12 - Transpor vão horizontal ou trincheira de 2 m (dois metros). (Peso seis)

ROD 13 - Transpor degraus rígidos de 0,90 m (zero vírgula noventa metro). (Peso seis)

ROD 14 - Atravessar, sem preparação, cursos d’água de 1,20 m (um vírgula vinte metro) de profundidade. (Peso cinco)

ROD 15 - Possuir blindagem resistente a projetis perfurantes de calibre 7,62 x 51 mm (sete vírgula sessenta e dois por cinquenta e um milímetros), a 100 m (cem metros) de distância e com impactos com ângulo de incidência de 90º (noventa graus); e a estilhaços de granadas de calibre 155 mm (cento e cinquenta e cinco milímetros) a 80 m (oitenta metros) de distância. (Peso seis)

ROD 16 - Possuir proteção contra minas terrestres anticarro. (Peso seis)

ROD 17 - Dispor de proteção para as quinas vivas no interior da viatura e permitir arranjos ergonômicos internos que maximizem o conforto à tripulação, e facilitem o acesso aos equipamentos de movimentação da torre e do tubo e a condução do veículo. (Peso cinco)

ROD 18 - Ser operado por guarnição composta por 5 (cinco) militares (CP, motorista e serventes). (Peso cinco)

ROD 19 - Possuir dispositivos de visão noturna para o CP e para o Motorista de modo a possibilitar a orientação e condução do veículo. (Peso quatro)

ROD 20 - Possuir escotilha de uso exclusivo do motorista e duas escotilhas na parte superior da torre para utilização por membros da guarnição, permitindo uma delas o acesso ao armamento secundário. (Peso quatro)

ROD 21 - Possuir sistema de proteção contra agentes químicos, biológicos, radiológicos e nucleares (agentes QBRN), minimizando possíveis danos físicos sobre a guarnição. (Peso seis)

ROD 22 - Possuir baixa assinatura térmica e de radar. (Peso cinco)

ROD 23 - Possuir dispositivo de camuflagem da torre e da parte inferior da viatura de modo independente, de forma a possibilitar a execução do tiro com o material instalado. (Peso seis)

ROD 24 - Possuir sistema fumígeno para mascaramento da viatura, com acionamento comandado de seu interior. (Peso cinco)

ROD 25 - Efetuar a alimentação e o carregamento do tubo, estando este em qualquer posição. (Peso quatro)

ROD 26 - Possuir equipamento que meça distâncias automaticamente, para o tiro direto. (Peso quatro)

ROD 27 - Possuir sistema contra incêndio no compartimento do motor. (Peso quatro)

ROD 28 - Ter condições de ser embarcado em balsas chatas orgânicas do Exército Brasileiro e da Marinha do Brasil. (Peso cinco)

ROD 29 - Ter condições de ser transportado em aeronaves do tipo C-130 ou KC-390. (Peso cinco)

ROD 30 - Possuir sistema de guincho próprio, permitindo ser rebocada no caso de fortuita necessidade. (Peso seis)

ROD 31 - Possuir sistema de navegação inercial integrado ao GPS e a equipamentos capazes de fornecer, via rádio criptografado, dados da posição e das condições da peça. (Peso seis)

ROD 32 - Possuir sistema de ar-condicionado capaz de manter, no interior dos compartimentos habitados, as condições de conforto térmico da guarnição e de eficiente funcionamento dos equipamentos eletrônicos. (Peso seis)

ROD 33 - Possuir blindagem básica que ofereça proteção para o compartimento habitado à penetração de projéteis de calibres 7,62 x 51 mm (sete vírgula sessenta e dois por cinquenta e um milímetros) perfurantes. (Peso seis)

3.3 REQUISITOS OPERACIONAIS COMPLEMENTARES (ROC)

ROC 1 - Possuir torre passível de utilização em outras plataformas que não a básica. (Peso um)

ROC 2 - Possuir o motor colocado na parte anterior da viatura. (Peso um)

ROC 3 - Possuir o motor da viatura capacidade de utilizar combustível alternativo. (Peso três)
